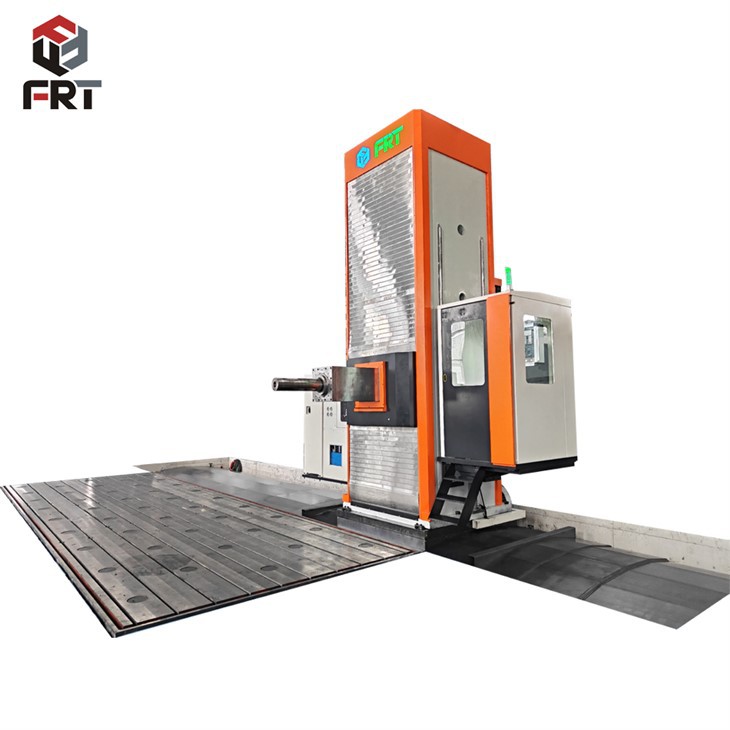

เครื่องกัดคว้านแนวนอนชนิดตั้งพื้น







เครื่องเจาะแนวนอนแบบตั้งพื้นและตั้งโต๊ะ
แม้ว่าเครื่องคว้านแบบนี้จะใช้เจาะรูในชิ้นส่วนขนาดใหญ่เป็นหลัก แต่ยังใช้คว้านและกัดชิ้นงานได้ด้วย เครื่องคว้านแบบนี้ใช้สำหรับงานอุตสาหกรรมหนักเนื่องจากสามารถขึ้นรูปชิ้นส่วนขนาดใหญ่ได้





ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค		FRT-T130	FRT-T160
การท่องเที่ยว
โต๊ะทำงานเดินทาง(X/Y/Z)	มม.	6000/1300	8000/1600
ระยะห่างจากพื้นผิวแกนหมุนถึงโต๊ะทำงาน	มม.	0-1300	0-1600
ทางรถไฟ	รางนำเชิงเส้น 2 เส้น รางแข็ง 1 เส้น
โต๊ะทำงาน
ขนาดโต๊ะ	มม.	6000x2000	8000x2000
ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะทำงาน	T	㎡/15T	㎡/15T
แกนหมุน
ขนาดแกนเทเปอร์(เส้นผ่านศูนย์กลางปลอกรุ่น)	มม.	บีที50	บีที50
กำลังมอเตอร์แกนหมุน	กิโลวัตต์	26	26
ความเร็วแกนหมุน	รอบต่อนาที	2000	2000
ความแม่นยำ
ตำแหน่งความแม่นยำ	มม.	0.01/1000	0.01/1000
ความแม่นยำของตำแหน่งที่ซ้ำกัน	มม.	±0.01	±0.01
ขนาด
น้ำหนักสุทธิ	T	55	65



ตัวเลือก



คุณสมบัติ
เราผสมผสานวัสดุคุณภาพกับวิธีการทางวิศวกรรมที่สร้างสรรค์และเทคนิคการประกอบที่มีประสิทธิภาพเมื่อพัฒนาโซลูชันการตัดเฉือนเฉพาะลูกค้า ทีมงานของเราจะทำงานร่วมกับคุณเพื่อออกแบบระบบที่เหมาะกับตลาด ฟังก์ชัน งบประมาณ และกำหนดเวลาที่คุณระบุ ความสามารถของเรามีดังนี้:

เครื่องมือสร้างแบบจำลองของแข็งล่าสุดและการวิเคราะห์องค์ประกอบจำกัดแบบไดนามิก
การออกแบบระบบควบคุมภายในและการบูรณาการระบบควบคุม CNC สำเร็จรูปเชิงพาณิชย์
คอมไพเลอร์ภาษาขั้นสูงและคอมพิวเตอร์ใช้สำหรับการพัฒนาซอฟต์แวร์
ระบบเซอร์โวทั้งหมดได้รับการออกแบบด้วยซอฟต์แวร์วิเคราะห์และกำหนดขนาดเซอร์โว
การออกแบบใหม่ใดๆ จะได้รับการทดสอบและจำลองอย่างละเอียดถี่ถ้วนสำหรับระยะและการรบกวน ความแข็งและการเบี่ยงเบน ความล้า และประสิทธิภาพของเซอร์โวก่อนการสร้าง
ซอฟต์แวร์ได้รับการพัฒนาและตรวจสอบบนแท่นทดสอบก่อนนำเครื่องจักรไปใช้งาน

ข้อดี
สร้างชิ้นส่วนขนาดใหญ่:
ประโยชน์อันดับหนึ่งของเครื่องเจาะแนวนอนแบบตั้งพื้นคือความสามารถในการผลิตชิ้นส่วนขนาดใหญ่ อุตสาหกรรมที่ขึ้นชื่อในเรื่องชิ้นส่วนขนาดใหญ่ เช่น การบิน การก่อสร้างขนาดใหญ่ และอุตสาหกรรมน้ำมันและก๊าซ ล้วนต้องพึ่งพาโรงงานเจาะแนวนอนในการผลิตชิ้นส่วนเหล่านี้ รวมถึงการซ่อมแซมและบำรุงรักษาเครื่องจักรรุ่นเก่า

ตัวอย่างเช่น ในอุตสาหกรรมการบิน โรงเจาะจะถูกนำมาใช้เป็นอย่างมากในการซ่อมล้อลงจอดและชิ้นส่วนสำคัญอื่นๆ ในการบิน ซึ่งช่วยให้เครื่องบินมีอายุการใช้งานยาวนานขึ้น

ชิ้นส่วนที่มีโอกาสเกิดข้อผิดพลาดน้อยกว่า:
เครื่องจักรอื่นๆ เช่น เครื่องกลึงและเครื่องกัดสามารถกลึงและตกแต่งรูให้หยาบได้ แต่เครื่องกัดแบบแนวนอนจะมีเสถียรภาพและกำลังมากกว่า แนวคิดสำคัญที่ต้องจำไว้คือระยะยื่น หรือระยะที่เครื่องมือยื่นออกมาจากตัวจับยึด ยิ่งคุณมีระยะยื่นมากเท่าไร คุณก็ยิ่งมีแนวโน้มที่จะประสบปัญหา เช่น เครื่องมือเบี่ยงเบนหรือขาดความคลาดเคลื่อนอย่างสมบูรณ์มากขึ้นเท่านั้น

ในร้านค้าส่วนใหญ่ คำว่า "การเบี่ยงเบนของเครื่องมือ" มักถูกพูดออกมาหลังจากที่ช่างเครื่องด่าทอเป็นเวลานาน เมื่อพบว่ารูที่เพิ่งเจาะนั้นมีขนาดใหญ่กว่าที่ปลายด้านหนึ่งและเล็กกว่าที่ปลายอีกด้านหนึ่ง การเบี่ยงเบนของเครื่องมืออาจทำให้เกิดปัญหาอื่นๆ ได้เช่นกัน แต่เป็นปัญหาที่พบบ่อยที่สุด

เครื่องคว้านแนวนอนส่วนใหญ่มีแกนหมุนที่ยื่นออกมาจากหัวจับเพื่อให้เอื้อมถึงได้ไกลขึ้น การเบี่ยงเบนของเครื่องมือจะลดลงเนื่องจากเครื่องคว้านสามารถจับเครื่องมือตัดให้ชิดกับแกนหมุนได้โดยไม่เสียระยะเอื้อม ทำให้คุณสามารถตัดส่วนที่ลึกกว่าได้โดยไม่ต้องเปลี่ยนตำแหน่งชิ้นส่วน นอกจากนี้ยังทำให้เครื่องมือตัดมีกำลังมากขึ้นเมื่อใช้แรงกดในการตัด คุณจึงมั่นใจได้ว่าการตัดจะตรงและไม่ต้องดึงผมตัวเองให้ตึงเมื่อต้องแก้ไขในภายหลัง

ทำให้ชิ้นส่วนเร็วขึ้น:
เครื่องเจาะแนวนอนแบบตั้งพื้นเป็นเครื่องที่ใช้งานได้หลากหลายแต่ยังคงมีความเฉพาะทาง ช่วยประหยัดเวลาของคุณโดยไม่จำเป็นต้องใช้เครื่องจักรทั่วไปในการคว้านเครื่องเจาะ เครื่องเจาะแนวนอนตัดได้เร็วกว่า แม่นยำกว่า และในบางกรณีสามารถตัดได้มากกว่าหนึ่งชิ้นในเวลาเดียวกัน

เข้ากันได้กับ CNC:
เครื่องกลึงสมัยใหม่ส่วนใหญ่มาพร้อมกับเทคโนโลยี CNC ซึ่งช่วยเพิ่มความคล่องตัวยิ่งขึ้นด้วยการให้ช่างเครื่องตั้งโปรแกรมการทำงานแต่ละอย่างไว้ล่วงหน้า ช่วยประหยัดเวลาและลดโอกาสเกิดข้อผิดพลาดระหว่างขั้นตอนต่างๆ นอกจากนี้ยังช่วยให้สามารถทำงานชิ้นส่วนจำนวนมากได้ทีละชิ้น ช่วยประหยัดเวลาได้มากขึ้นอีกด้วย

สำหรับช่างเครื่อง ระบบควบคุม CNC ช่วยให้เครื่องจักรใช้งานง่ายขึ้น และช่วยให้ช่างเครื่องใส่ใจกับสิ่งที่เครื่องจักรกำลังทำได้ดีขึ้นในขณะนั้น การที่ไม่ต้องควบคุมเครื่องจักรด้วยตนเอง ทำให้ช่างเครื่องสามารถหยุดข้อผิดพลาดร้ายแรงต่างๆ ได้ก่อนที่จะเกิดขึ้น
